Oracle9i JDeveloperを使ってWebサービスを構築する方法

Oracle9i JDeveloperとは

Oracle9i JDeveloper (以下 9i JDeveloper) は、Java/XML/SQLでの統合開発環境を提供します。

Pure Javaで作られた9i JDeveloplerは、Javaのコンパイル、デバックだけでなくＵＭＬや構成管理を含めた開発ライフサイクルをトータルでサポートします。

ここでは、"Hello World"を返すWebサービスをほとんどプログラミングなしでＥＪＢコンポーネントとして作成し、アプリケーションサーバーに配布する方法を解説します。

尚、アプリケーションサーバには9i JDeveloperに同梱されているServlet/JSP/EJBコンテナであるOC4J(Oracle9iAS Containers for J2EE)を用います。OC4Jは Oracle9i Application Server のJ2EE実行環境です。尚、J2EE準拠のアプリケーションサーバーであれば配布することが可能です。今回、Javaのプログラミングはほとんどありません。Javaが苦手な方でも簡単にWebサービスが構築できる内容となっています。

9i JDeveloperを入手しよう
9i JDeveloperを起動しよう
ワークスペース・プロジェクトの作成
EJBコンポーネントの作成
Oracle 9iAS Containers for J2EE(OC4J)の起動
9i JDeveloperからOC4Jへの接続
Webサービス化するEJBコンポーネントを配布(deploy)する
9i JDeveloperを使ったプロキシークラス(proxy class)の生成
メインメソッドの作成とWebサービスの実行
製品情報、お問い合わせ先

1. 9i JDeveloperを入手しよう

9i JDeveloperは、弊社のOTN(Oracle Technology Network)の以下のサイトからダウンロードできます。OTＮは会員が12万人(2002年5月現在)を超える技術者専用情報サイトです。誰でも登録すれば無償で利用することができます。Oracle9iやJava/XML関連の技術を学ぶことができます。OTNに関する詳細な情報は9. 製品情報、お問い合わせ先をご覧ください。

http://otn.oracle.co.jp/products/itools/9i_jdev_eap/

2. 9i JDeveloperを起動しよう

[目次に戻る]

ダウンロードが完了しましたらインストール(展開)します。インストール方法など詳細なドキュメントはダウンロードファイルの中に含まれていますのでご参照ください。インストールが完了しましたら、以下のファイルを実行します。

(Windows の場合) <JDEV_HOME>\jdev\bin\jdevw.exe
(Linuxの場合) <JDEV_HOME>/jdev/bin/jdev.exe

<JDEV_HOME>: 9i JDeveloperをインストール(展開)したディレクトリー

ここからはWindows環境で実行した場合を前提に説明していきます。尚、Linuxでも同様に行えることが確認されています。

9i JDeveloperを起動すると以下の画面が表示されます。

3. ワークスペース・プロジェクトの作成

[目次に戻る]

9i JDeveloperは、分散開発環境を並行して進めるための機能を提供します。プロジェクトを開発単位として、ワークスペースで複数のプロジェクトをまてめることができます。ワークスペースでまとめることで、関連性のないプロジェクトを同時に行うことができます。ではワークスペースとプロジェクトを作成しましょう。

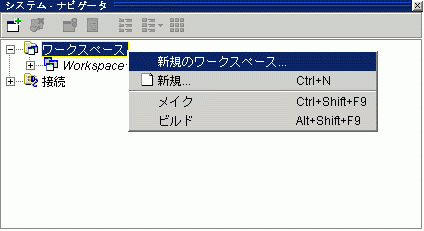

左側のシステム・ナビゲータの「ワークスペース」を右クリックし「新規のワークスペース」を選択します。

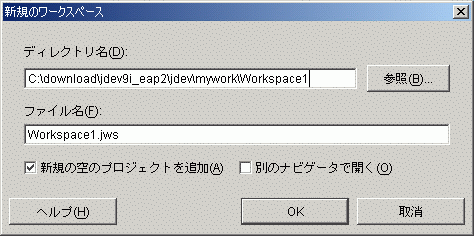

次に、以下の画面がポップアップされますので、ワークスペース名を指定します。ここではそのままの名前を使いますので「OK」を押してください。

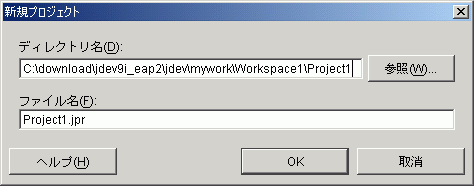

次にプロジェクト名を指定します。ここでもそのままの名前を使いますので、「OK」を押してください。

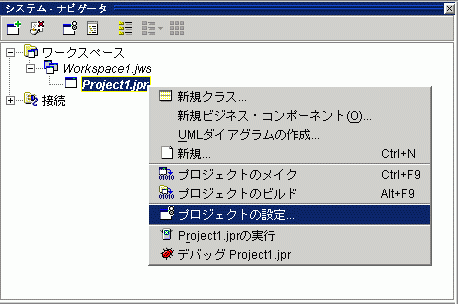

するとシステム・ナビゲータに"project1.jpr"が作成されます。そこにカーソルを合わせて右クリックを行い、「プロジェクトの設定」を選択します。

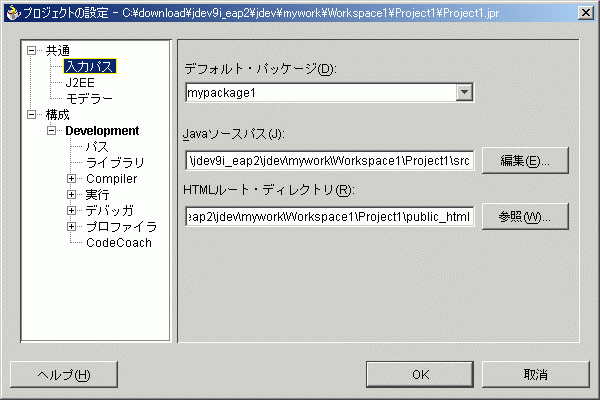

すると以下の画面がポップアップされます。この画面を用いてデフォルトのパッケージ名を変更することができます。ここではそのままの設定 "mypackage1" を用いますので、「OK」を押してください。

これで、ワークスペース"Workspace1.jws"、プロジェクト"Project1.jpr"の設定が終了しました。

4. ＥＪＢコンポーネントの作成

[目次に戻る]

今回はEJBコンポーネントをWebサービス化します。9i JDeveloperであればJavaクラスだけでなくEJBコンポーネントも簡単にWebサービス化できます。

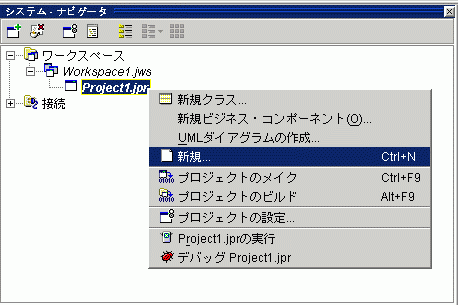

まず、先程と同様にシステム・ナビゲータの"project1.jpr"を右クリックして、メニューから「新規」を選びます。(注：「新規クラス」ではありません)

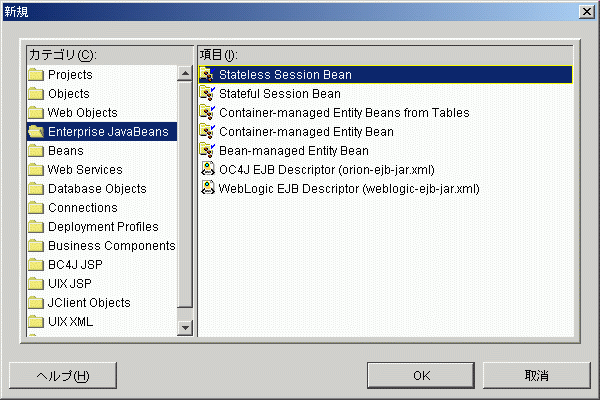

すると以下の画面がポップアップします。ここで、カテゴリから「Enterprise JavaBeans」を選び、項目から「Stateless Session Bean」を選び、「OK」を押します。

ウィザード初期画面がポップアップしますので「次へ」を押してください。

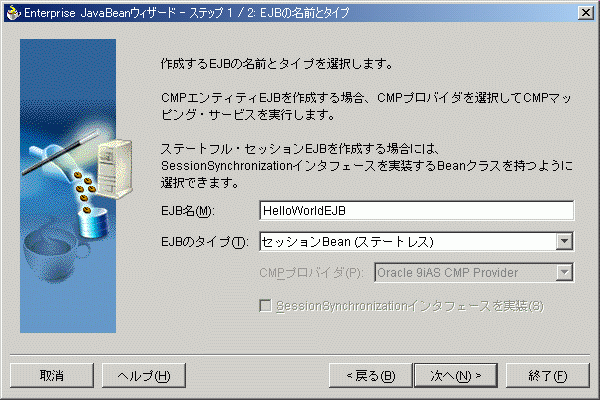

すると以下の画面が表示されます。ここで、EJBコンポーネントの名前とタイプを設定します。ここでは名前を「HelloWorldEJB」と入力して「次へ」を押します。

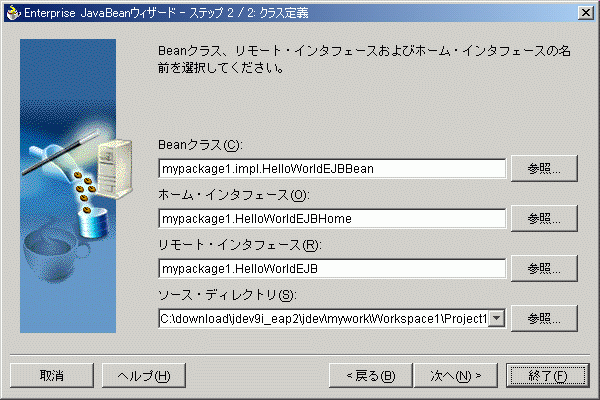

ホーム・インターフェース/リモートインターフェースの名前を設定します。ここではそのままの名前を使いますので「次へ」を押します。

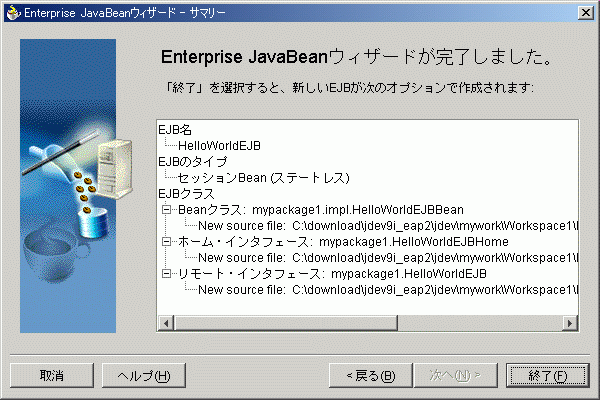

以下の画面が出ましたら、「終了」ボタンを押します。

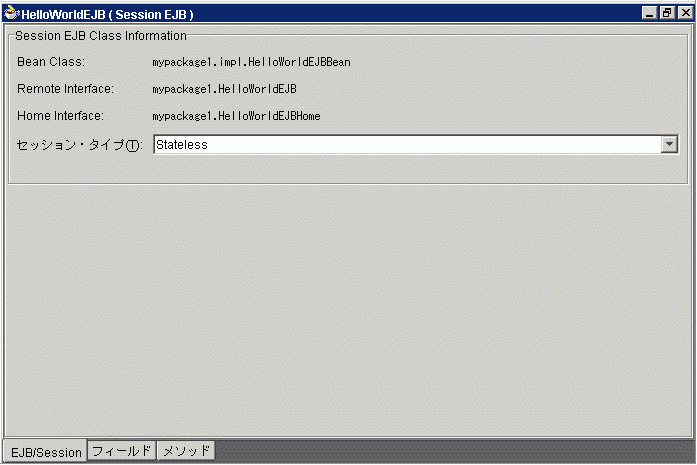

自動的にEJBコンポーネントのスケルトンが作成されます。

では、次に文字列"Hellow World"を返すメソッドを作成してみましょう。

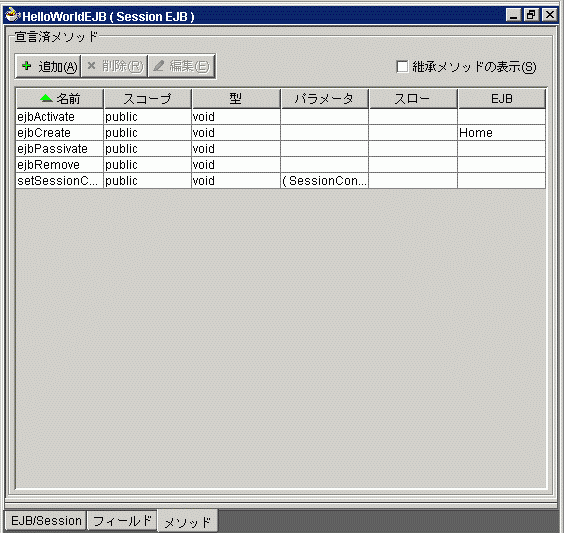

右下の「メソッド」タブを押します。ここで画面上部の「追加」ボタンを押します。

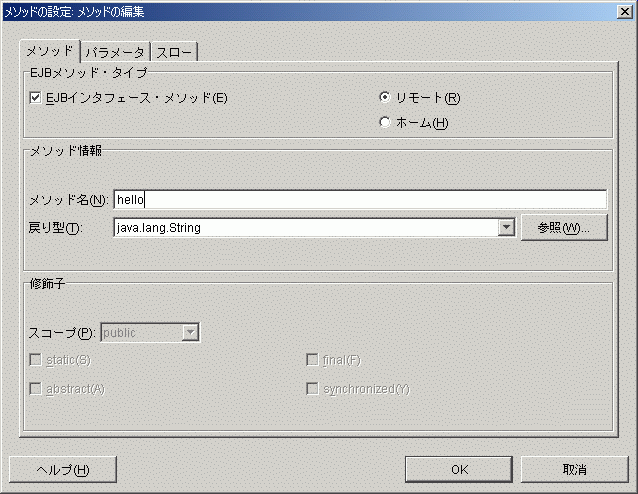

以下の画面がポップアップしまのでメソッド情報を変更します。まず、EJBメソッドタイプで「EJBインターフェース・メソッド」のチェックボックスをチェック、「リモート」もチェックします。メソッド情報のメソッド名は"hello"と入力します。ここで「OK」を押すとメソッドが追加されます。

では、実際に追加されたメソッドを確認しましょう。追加されたメソッドはSession Beanである"HelloWorldEJBBean.java"です。

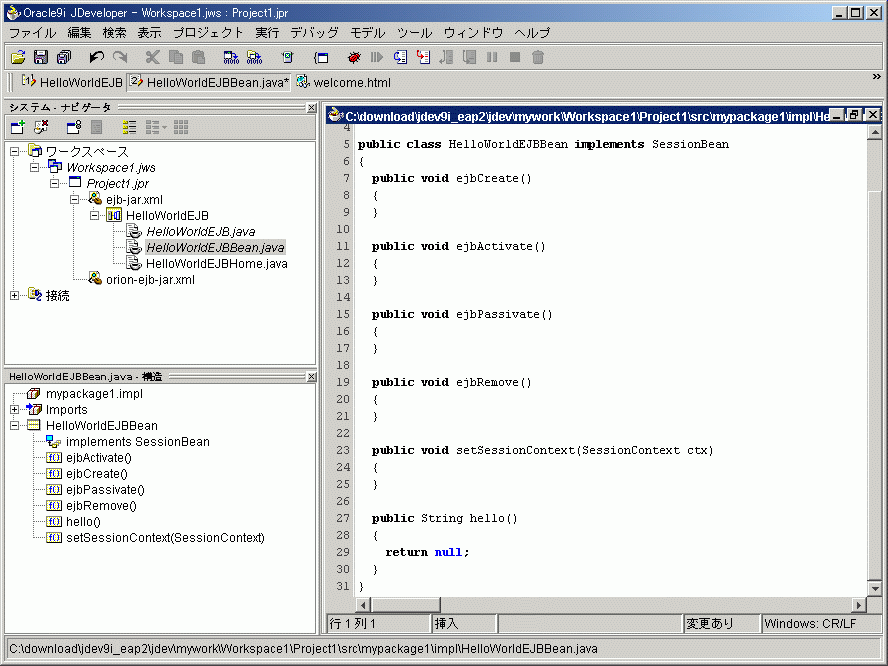

システム・ナビゲータ内の"HelloWorldEJBBean.java"をダブルクリックして、プログラムコードを表示させてください。２７行目からhelloメソッドが追加されていることを確認してください。

hello( )メソッドの詳細は記述されていないので"Hello World"を返すように以下に変更します。


	public String hello() { return "Hello World"; }

"HelloWorldEJBBean"を右クリックして「メイク」ボタンを押してコンパイルします。

次に、作成したＥＪＢコンポーネントを「Webサービス公開ウィザード」を用いて公開します。

左上のシステム・ナビゲータの"project1.jpr"を右クリックし「新規」ボタンを押します。(注：「新規クラス」ではありません。)

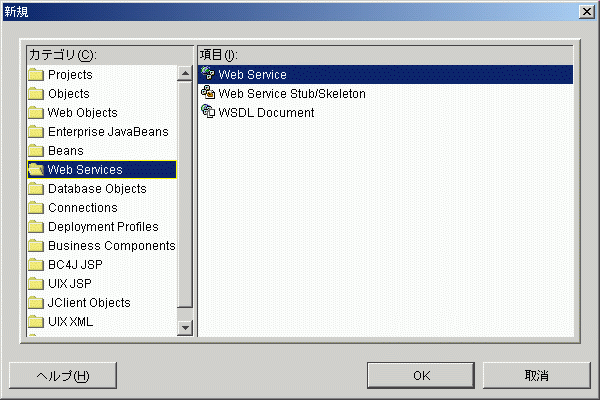

ここで、カテゴリの「Web Services」を選び、項目の「Web Service」を選択し「OK」を押します。

ここでWebサービス公開ウィザード初期画面がポップアップするので「次へ」を押します。

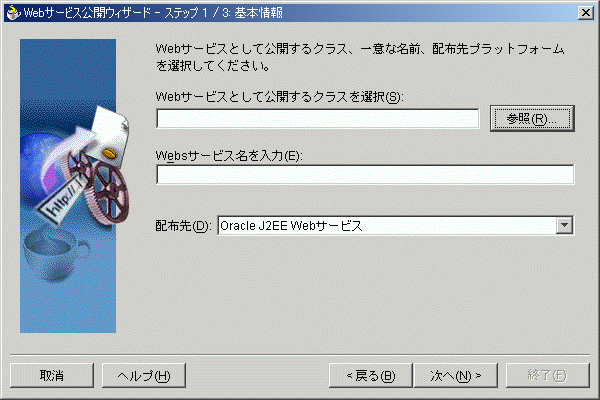

すると以下の画面が表示されます。ここで公開するクラスを設定します。まず、「参照」ボタンを押します。

するとWebサービスとして公開するクラスを選択するブラウザが表示されます。パッケージ名である"mypackage1"の中の"impl"の"HelloWorldEJBBean"を選択し「OK」を押します。

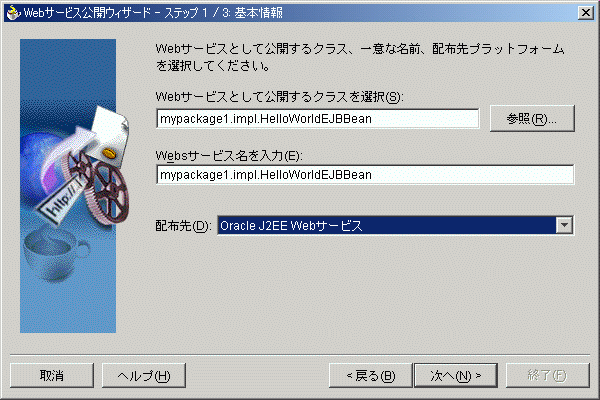

また、以下の画面のように配布先は「Oracle J2EE Webサービス」を選択し「次へ」を押します。

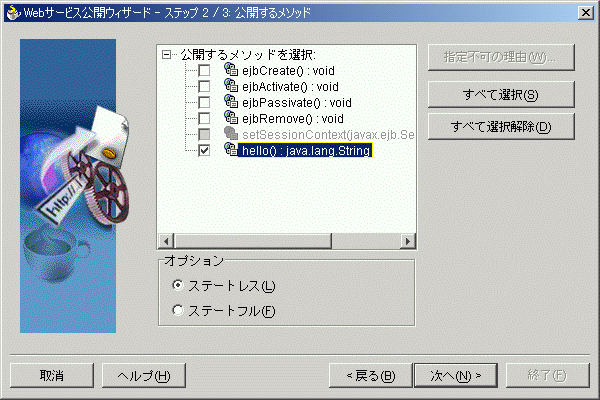

ここではWebサービスとして公開するメソッドである"hello():java.lang.String"のチェックボックスにチェックをし「次へ」ボタンを押します。

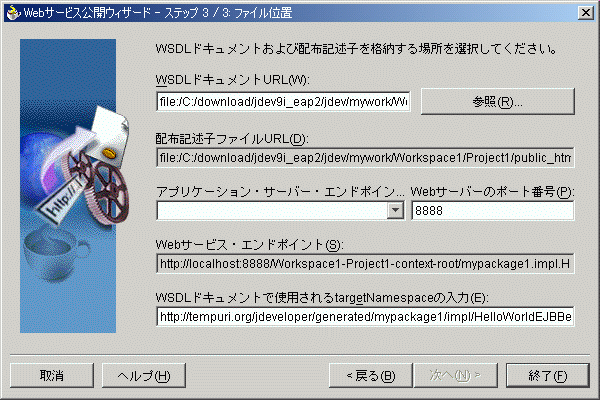

以下の画面がでてきたら「終了」ボタンを押します。

名前空間の以下の警告がでますが、ここでは「はい」を押します。

これで、Webサービスとして公開するメソッドが指定されました。9iJDeveloperでは公開するときに自動的WSDLファイルが生成されます。

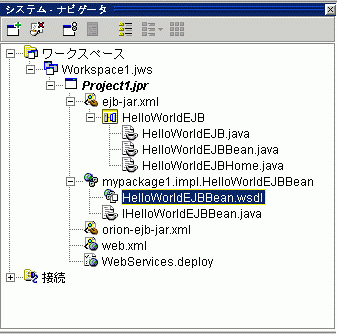

システム・ナビゲータに"HelloWorldEJBBean.wsdl"が作成されていることを確認してください。これで公開するWebサービスの設定が完了しました。

5. Oracle9iAS Containers for J2EE(OC4J)の起動

[目次に戻る]

9iJDeveloperでは、Ｓｅｒｖｌｅｔ/JSP/EJBコンテナであるスタンドアロンのOC4Jが同梱されています。OC4Jは軽量でパフォーマンスの高いコンテナが特徴です。Oracle9i Application ServerでのJ2EE実行環境を提供しています。このOC4JにWebサービス化するEJBコンポーネントを配布(Deploy)します。

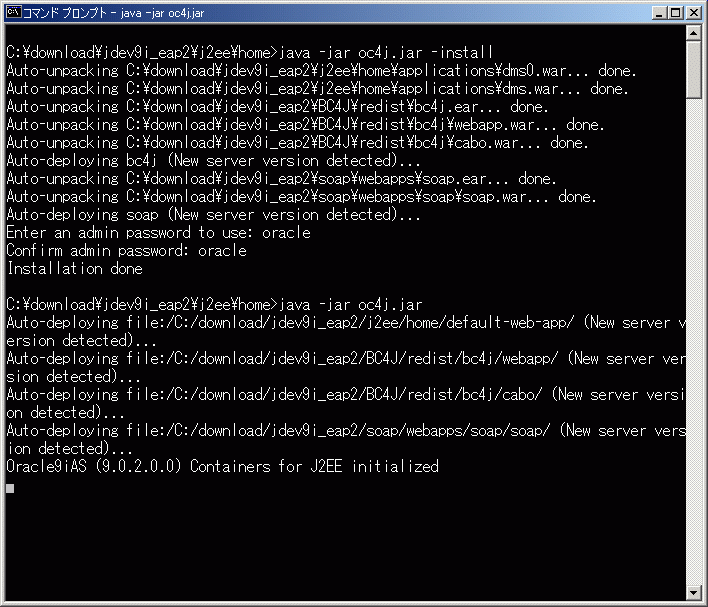

まず、OC4Jの起動をコマンドプロンプトから行います。

コマンドプロンプトを開いて、以下のディレクトリに移動します。

cd <JDEV_HOME>\j2ee\home

次にOC4Jのインストールします。

java -jar oc4j.jar -install

ここで、管理用のパスワードの設定をします。

例：ここでは"oracle"をパスワードとします。

Enter admin password to use: oracｌe
confirm admin passwod: oracle

OC4Jを起動します。

java -jar oc4j.jar

これで、OC4Jが起動されました。

6. 9i JDeveloperからOC4Jへの接続

[目次に戻る]

次に、9iJDeveloperからWebサービスとして公開するEJBコンポーネントをOC4Jへ配布できるように、アプリケーション・サーバー接続の設定を行います。

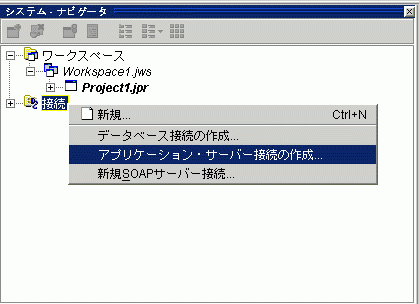

システム・ナビゲータの「接続」を右クリックし「アプリケーション・サーバー接続の作成........」を選択します。

接続ウィザード初期画面がポップアップされるので「次へ」を押します。以下の画面が表示されましたら接続名を指定します。

ここでは"OC4J"と入力します。接続タイプはそのままで結構ですので「次へ」を押してください。

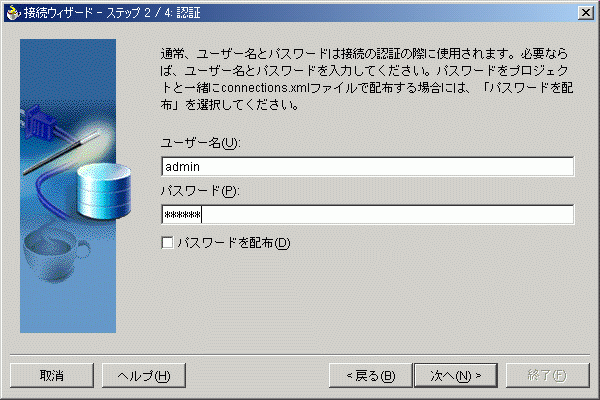

ここで、５．で設定したOC4Jをインストールしたときに設定したパスワードを入力します。パスワードを変更されていない方は"oracle"と入力することになります。入力したら「次へ」を押します。

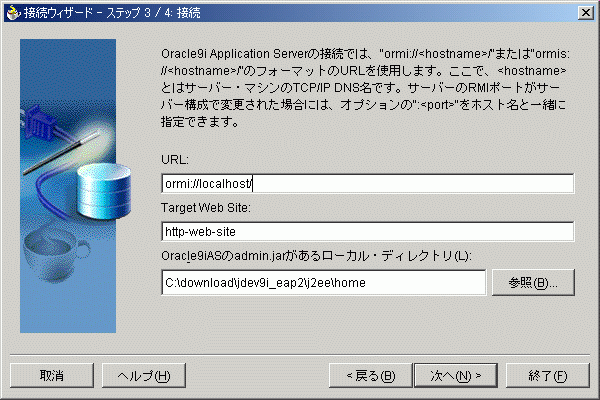

次に、OC4Jのホスト名を入力します。9iJDeveloperがインストールされているマシンを使う場合は以下のように"ormi://localhost/"と入力してください。

変更しましたら「次へ」を押します。

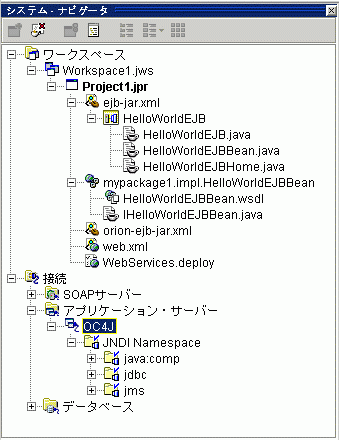

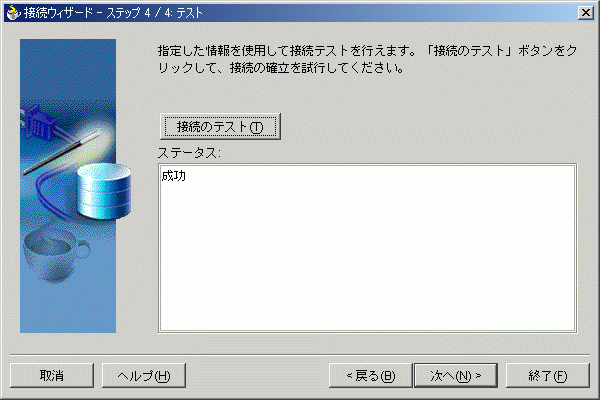

最後に接続確認を行います。「接続のテスト」を押して接続が成功したことを確認してください。接続できたことが確認されましたら、「終了」ボタンを押して終了してください。

これでＥＪＢを実行する環境が整いました。

7. Ｗｅｂサービス化するEJBコンポーネントを配布(deploy)する。

[目次に戻る]

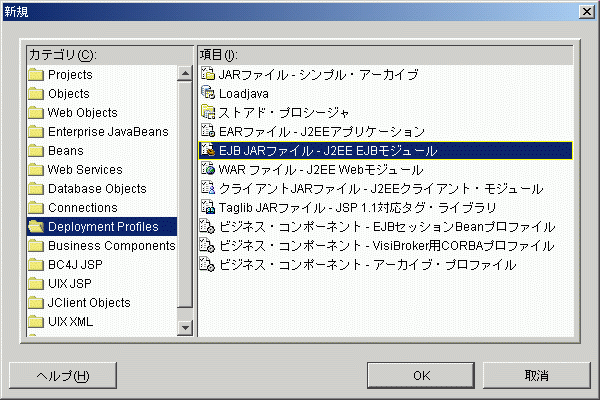

左上のシステム・ナビゲータの"project1.jpr"を右クリックし「新規」ボタンを押します。ポップアップした画面でカテゴリ「Deployment Profiles」を選び、項目「EJB JARファイル-J2EE EJBモジュール」を選択し「OK」を押します。

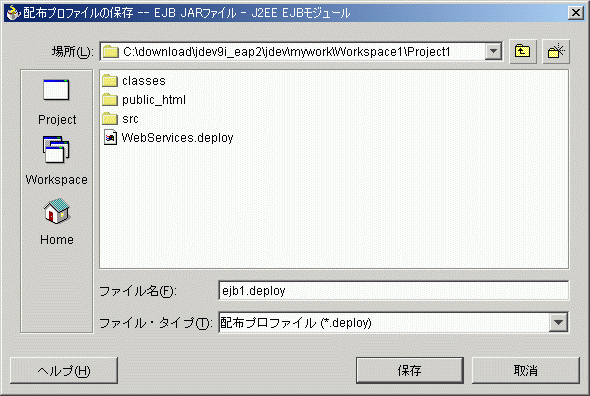

配布プロファイル名を指定します。ここでは"ejb1.deploy"のまま「保存」を押します。

JARファイルとEARファイルを設定する画面が出てきます。ここでもそのままの設定で「OK」を押します。

これで、EJBコンポーネントを配布する準備ができました。次に、先程設定したWebサービスの登録情報にEJBの情報を付加する必要があります。

そのためにはWebサービス公開用の配布プロファイルである"web.xml"を書き換える必要があります。

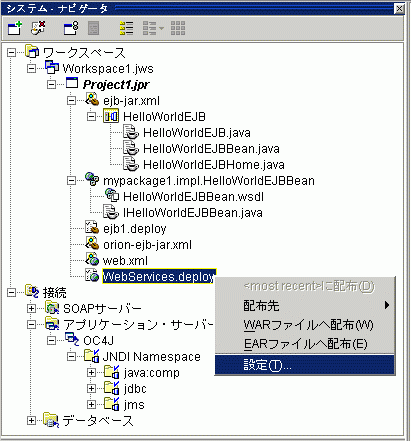

システム・ナビゲータ内の"WebServices.deploy"を右クリックし、「設定」を選びます。

ここで、「プロファイルの依存性」をクリックし、EJBコンポーネントの配布プロファイルと依存関係を結びます。具体的には右側の配布プロファイルではる"ejb1.deploy"のチェックボックスをチェックし「OK」を押します。

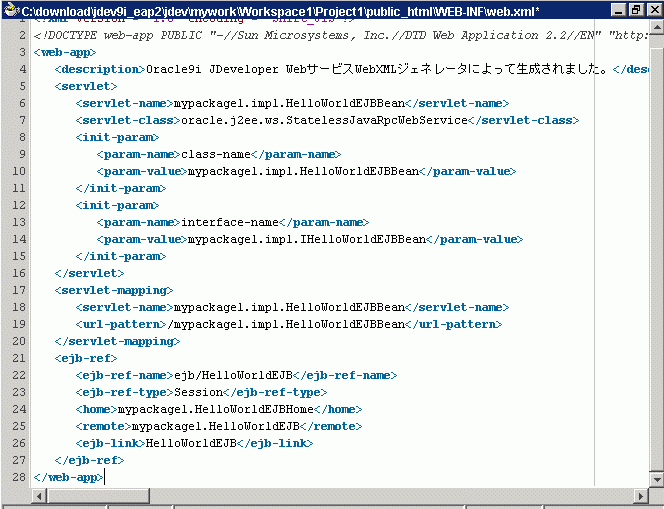

"web.xml"をダブルクリックして、以下の画面通りに<ejb-ref>～</ejb-ref>が新たに加わっているか確認してください。

では配布しましょう。システム・ナビゲータの"WebServices.deploy"を右クリックし、「配布先」の「OC4J」を選択します。

これで、OC4Jに配布が完了しました。以下のメッセージが出力されます。

-----------------------ログ・メッセージ-------------------------------------
EJB .jarファイルをC:\download\jdev9i_eap2\jdev\mywork\Workspace1\Project1\ejb1.jarに作成しました。
WARファイルをC:\download\jdev9i_eap2\jdev\mywork\Workspace1\Project1\WebServices.warに作成しました。
EARファイルをC:\download\jdev9i_eap2\jdev\mywork\Workspace1\Project1\Workspace1-Project1-WS.earへ出力しました。
Oracle9iASの管理ツールを呼出し中...
c:\jdk1.3.1_01\jre\bin\javaw.exe  -jar C:\download\jdev9i_eap2\j2ee\home\admin.jar ormi://localhost/ admin ....
Auto-unpacking C:\download\jdev9i_eap2\j2ee\home\applications\Workspace1-Project1-WS\WebServices.war....
Copying default deployment descriptor from archive at C:\download\jdev9i_eap2\j2ee\home\applications\....
Auto-deploying Workspace1-Project1-WS (New server version detected)...
Copying default deployment descriptor from archive at C:\download\jdev9i_eap2\j2ee\home\applications\
Oracle9iAS管理ツールの終了ステータス(-deploy): 0
c:\jdk1.3.1_01\jre\bin\javaw.exe -jar C:\download\jdev9i_eap2\j2ee\home\admin.jar ormi://localhost/ admin ....
Oracle9iAS管理ツールの終了ステータス(-bindWebApp): 0
----  配布が完了  ----    2002/05/25 20:42:07

配布されたことは以下のURLで確認できます。

http://localhost:8888/Workspace1-Project1-context-root/mypackage1.impl.HelloWorldEJBBean

配布する際に自動的にWSDLが生成されますのでWSDLの確認も以下のＵＲＬで行うことができます。

http://localhost:8888/Workspace1-Project1-context-root/mypackage1.impl.HelloWorldEJBBean?wsdl

これで、Webサービスを提供する設定が完了しました。では生成されたWSDLファイルをもとにWebサービスをリクエストする設定をしましょう。

8. 9i JDeveloperを使ったプロキシークラス(proxy class)の生成

[目次に戻る]

Webサービスをリクエストするにはプロキシークラスが必要です。9i JDeveloperではWSDLファイルをもとにプロキシークラスを生成することができます。もちろん、Web上に公開されているWSDLファイルでも可能です。例えば、ＸＭＥＴＨＯＤＳに公開されているWSDLファイルを使ってプロキシークラスを作ることができます。eBayのWSDLファイルからプロキシークラスを生成し、オークション情報(価格)を取り出すことも可能です。ここでは、先程生成されたWSDLファイルを利用します。

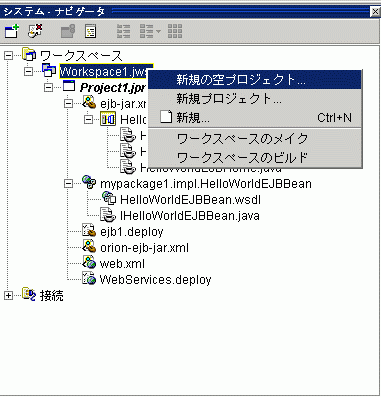

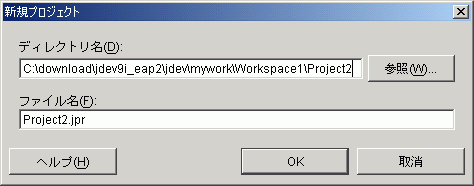

新しくプロジェクトを作成します。

この設定のまま「OK」を押して、"Project2.jpr"を作成します。

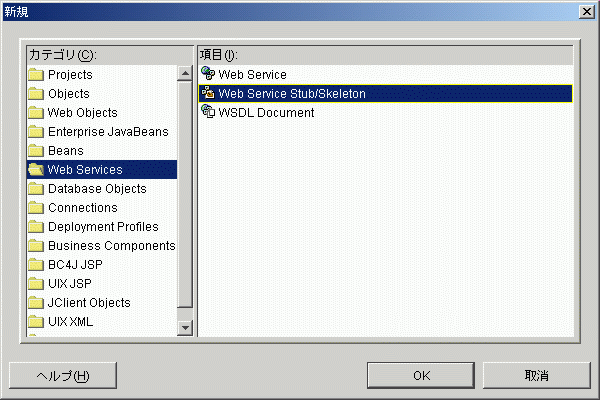

作成された左上のシステム・ナビゲータの"project2.jpr"を右クリックし「新規」ボタンを押します。ポップアップした画面のカテゴリで「Web Service」を選び、項目で「Web Service Stub/Skelton」を選択し「OK」を押します。。

ここで、Webサービス・スタブ/スケルトン・ウィザード初期画面がポップアップするので「次へ」を押します。

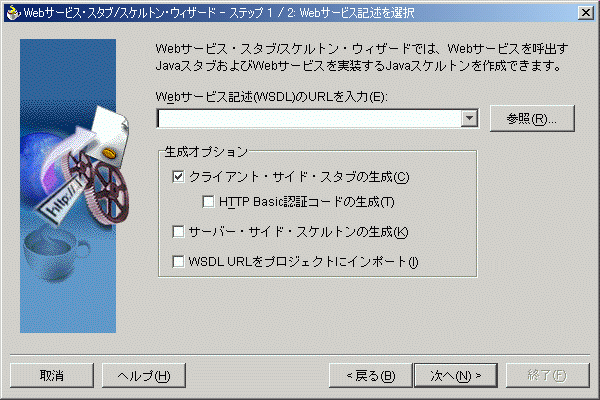

すると以下のWebサービスのスタブ/スケルトンに必要なWSDLファイルを指定する画面が表示されます。ここで、「参照」ボタンを押します。

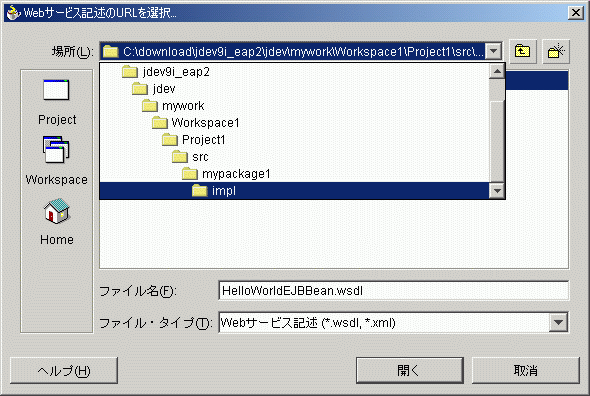

ここで、3.で作成されたWSDLファイルを指定し「開く」を押します。ここでは、以下のディレクトリを参照してください。

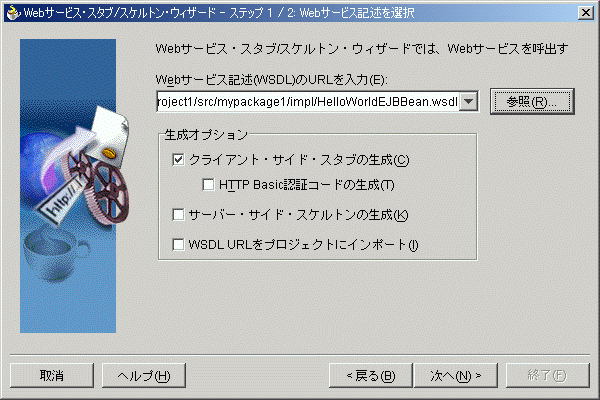

WSDLファイルを指定したら、生成オプションをデフォルトでクリックされている「クライアント・サイド・スタブの生成」とし、「次へ」を押します。

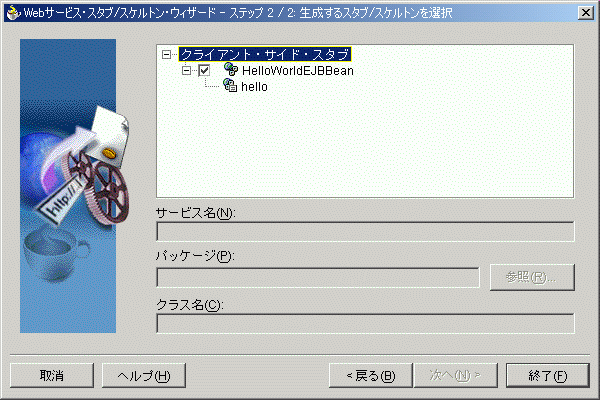

利用できるサービスが一覧されます。ここで終了を押すと、プロキシークラス(スタブ)が生成されます。

以下のプロキシークラス(スタブ)が自動生成されます。

9. メインメソッドの作成とWebサービスの実行

[目次に戻る]

プロキシークラスだけでは、プログラムを動かすことはできませんので、メインメソッドを作成します。

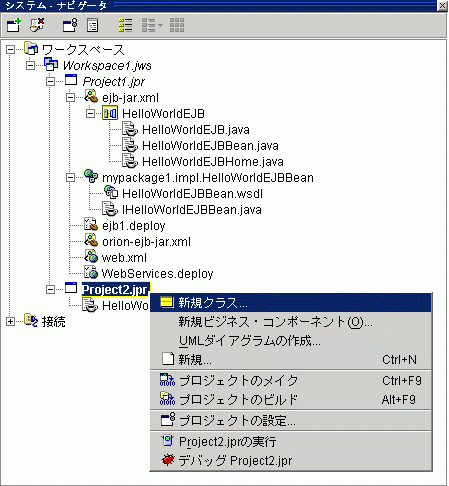

"project2.jpr"を右クリックして、「新規クラス」を選択します。(注：「新規」ではありません。)

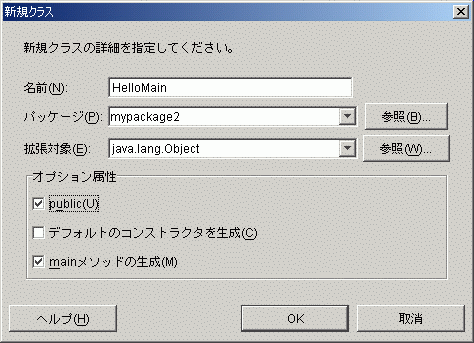

クラスのオプション属性は「public」と「mainメソッドの生成」をチェックします。

ここではクラスの名前を"HelloMain"と入力します。

コードのテンプレートが生成されます。

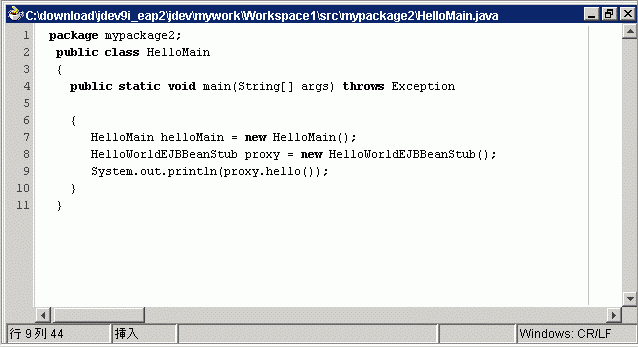

ここで、プログラムを以下のように修正します。

プログラミングが苦手な方は、以下の文字をカット&ペーストして貼り付けてください。

    package mypackage2;
    public class HelloMain
    {
	    public static void main(String[] args) throws Exception

	    {
		        HelloMain helloMain = new HelloMain();
		        HelloWorldEJBBeanStub proxy = new HelloWorldEJBBeanStub();
		        System.out.println(proxy.hello());
	    }
    }

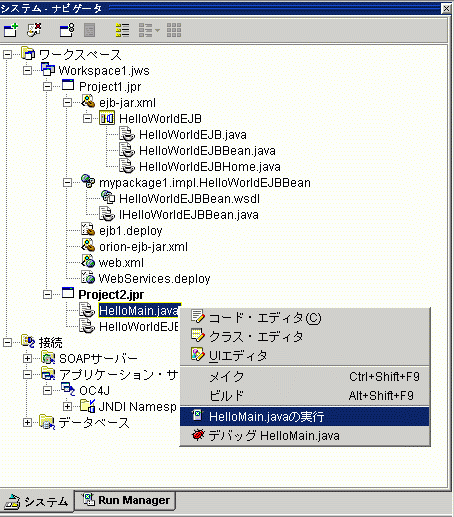

修正したら、システム・ナビゲータの"HelloMain.java"を右クリックして、「HelloMain.javaの実行」を選びコンパイルし実行します。


	-------------------------ログ・メッセージ-------------------------------------- C:\jdk1.3.1_01\bin\javaw.exe -ojvm -classpath C:\download\jdev9i_eap2........ Hello World プロセスが終了コード0で終了しました。

これでWebサービスの構築は終了です。お疲れ様でした。

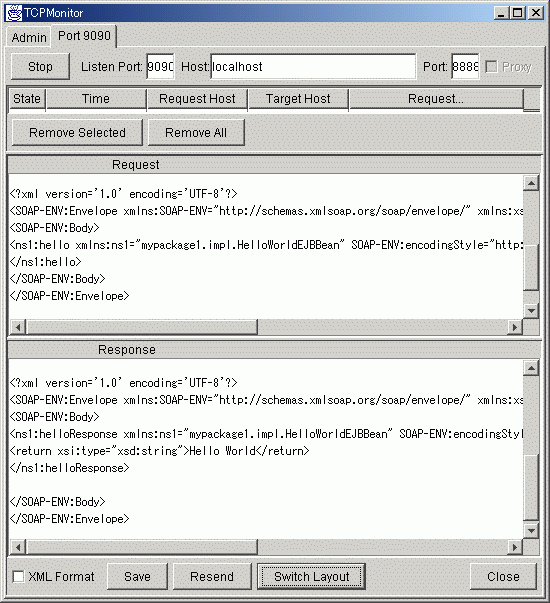

余裕のある方はApache Axisに付属しているモニタリングツール(TCPMonitor)を利用して確認してみましょう。

"Hello World"が返されていることを確認できます。
